  • Wie erfolgt der Anschluss an eine bestehende Klingelanlage?

Grothe Funkgong

Grothe Funkgong

Anschluss

  • Anschluss an bestehende Klingelanlage

Probleme und Lösungen

  • Gong "stottert"
  • Klingelt nicht mehr
  • Reichweite nicht mehr ausreichend
Zurück zur Supportseite
Frage
von KlausB vor 6 Jahren 1779
GELÖSTE FRAGE

Wie erfolgt der Anschluss an eine bestehende Klingelanlage?

Wie schließe ich den Funkgong an eine bestende Klingelanlage an?
Anleitung veröffentlichen
Diese Frage abonnieren
  • Link kopieren
  • Link kopieren (BB-Code)
  • Link kopieren (Markdown)
  • Link kopieren (HTML)
  • Rechtschreibung prüfen
  • Vorhandene Anleitung teilen
  • Frage melden

Elektrischer Anschluss an bestehende Klingelanlagen

von xxWolfxx vor 6 Jahren 0

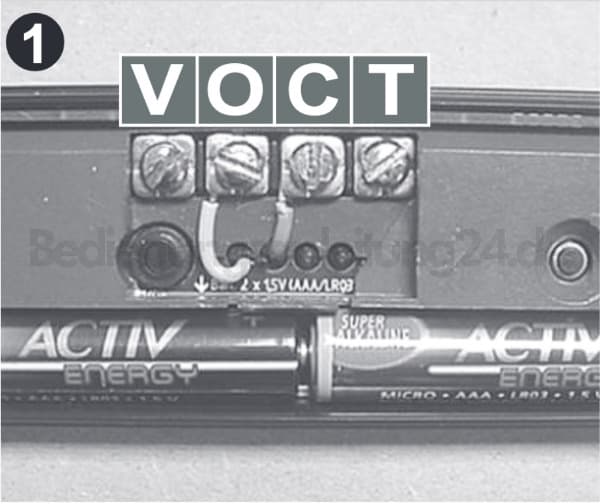

  1. Die einzelnen Adern gemäß Bild 1 auf ca. 6mm abisolieren und vorsichtig durch die Dichtungstüllen auf der Rückseite des Senders einschieben.
    Vorher gegebenenfalls die obere Spitze der benötigten Dichtungstüllen abschneiden.

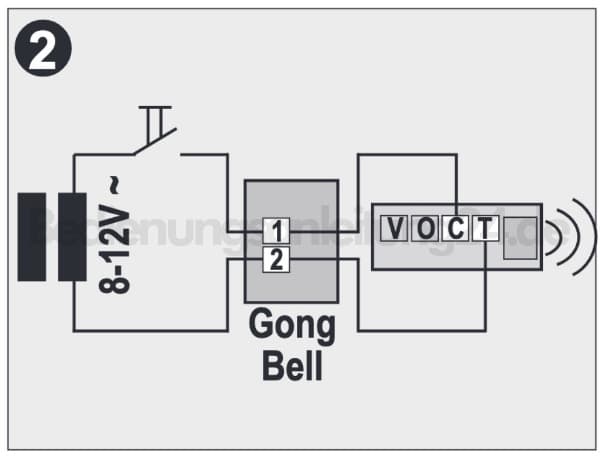

  2. Anschluss an vorhandene Klingel-Anlage nach Bild 2 mit elektromechanischem Gong oder Läutewerk (8-12V~/=) an Klemmen C und T. Bei Triggerung mit Gleichspannung C=”-” und T=”+”

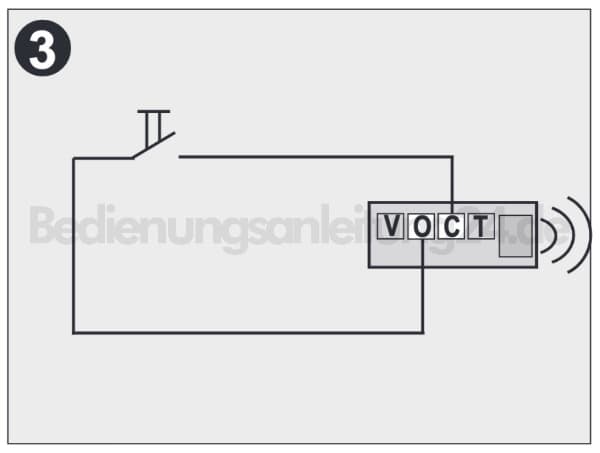

  3. Anschluss an potentialfreien Taster nach Bild 3 an Klemmen 0 und C.
