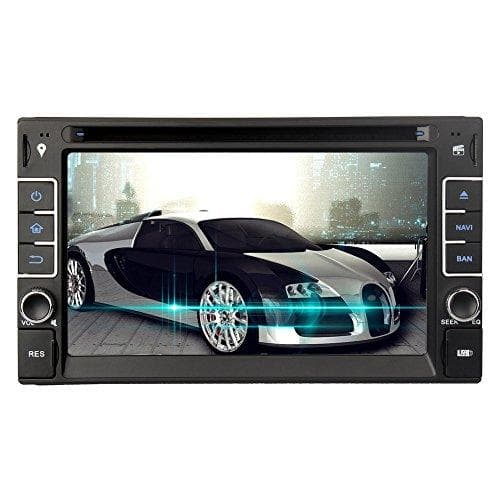

NAVISKAUTO DVD-Autoradio

NAVISKAUTO DVD-Autoradio

Allgemein

  • Anleitung Anschluss
Zurück zur Supportseite
Frage
vor 8 Jahren 903
GELÖSTE FRAGE

Gibt es eine Anleitung für Anschlüsse und Elektrik?

Benötige für den Anschluss der Elektrik die Anleitung.
Anleitung veröffentlichen
Diese Frage abonnieren
  • Link kopieren
  • Link kopieren (BB-Code)
  • Link kopieren (Markdown)
  • Link kopieren (HTML)
  • Rechtschreibung prüfen
  • Vorhandene Anleitung teilen
  • Frage melden

Einstellungen.pdf(418,31 KB)

vor 8 Jahren 0

Die wichtigsten Einstellungen im Naviskauto.

Download PDF anzeigen
Danke sagen Kommentieren
  • Link kopieren
  • Link kopieren (BB-Code)
  • Link kopieren (Markdown)
  • Link kopieren (HTML)
  • Kommentar schreiben
  • Beitrag melden
Antwort
vor 8 Jahren 0
Ich kann dir leider nur das anbieten (s. PDF oben).
Danke sagen Kommentieren
  • Link kopieren
  • Link kopieren (BB-Code)
  • Link kopieren (Markdown)
  • Link kopieren (HTML)
  • Kommentar schreiben
  • Beitrag melden
Antwort
vor 8 Jahren 0
Der Einbau war problemlos. Das Einzige, was sich zuerst etwas problematisch darstellte, war der Anschluss der Rückfahrkamera. Der Cinch-Stecker der Kamera ist ja farblich in gelb gehalten. Demzufolge dachte ich, muss der Stecker auch in eine gelbe Buchse. Dies allerdings ist bei dem Radio nicht so. Bei diesem Radio ist auf der Rückseite die "grüne" Buchse der Anschluss für die Kamera. Diese "grüne" Buchse ist auch am Radio mit der Kennzeichnung "R-CAM" (Nr. 3) markiert. Für das deutsche, logische Verständnis etwas seltsam, aber es ist so.
Na ja, egal. Nachdem dann auch die Kamera korrekt angeschlossen war, funkionierte es auch, dass der Bildschirm beim Einlegen des Rückwärtsganges umschaltete auf die Kamera.

Noch etwas zum Anschluss der Rückfahrkamera:

Die Kamera, welche ich verbaut habe, hat, wenn man es genau nimmt, 3 Anschlußkabel. Ein langes Kabel, welches das eigentliche Videokabel ist und das nach vorn zu Radioschacht gelegt werden muss. Desweiteren ist direkt an der Kamera ein kurzes "rotes Kabel", welches an den Pluskontakt des Rückfahrscheinwerfers angeschlossen wird. Am vorderen Steckerende ist ebenfalls ein kurzes "rotes Kabel" dran. Dieses wird mit dem Kabel "Reverse" (grünes Kabel bei diesem Radio) zusammengeschlossen, das aus dem Radio kommt. Es klebt dort auch ein kleiner Zettel dran mit der Aufschrift "Reverse".

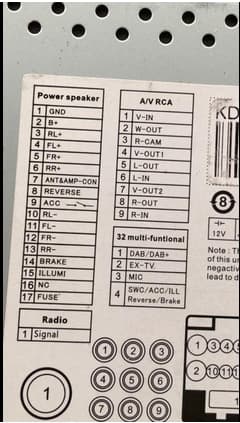

Der gelbe Cinchstecker der Kamera kommt in die grüne Buchse auf der Rückseite des Radio's. Diese Buchse ist mit der Nr. 3 und der Kennzeichnung "R-CAM" auf dem Radio markiert. Ein Aufkleber auf der Radiohülle macht dies auch sichtbar.
Anhänge
Folgende Bilder wurden zur Antwort hinzugefügt
Danke sagen Kommentieren
  • Link kopieren
  • Link kopieren (BB-Code)
  • Link kopieren (Markdown)
  • Link kopieren (HTML)
  • Kommentar schreiben
  • Beitrag melden

Die Frage wurde beantwortet. Jetzt Feedback senden!
