Hydraulik/Ölwechsel

Die Hydraulikanlage ist ein geschlossenes System mit Öl­tank, Ölpumpe und Steuerventil. Es darf nicht verändert oder manipuliert werden.
Anschlüsse und Verschraubungen regelmäßig auf Dicht­heit prüfen, bei Bedarf nachziehen.
Der Öltank ist werksseitig mit hochwertigem Hydrauliköl gefüllt.


**Ölwechsel nach je 150 Betriebsstunden durchführen**

1. Die Druckplatte ist in Startposition. Nehme die Maschine nun vom Netz.

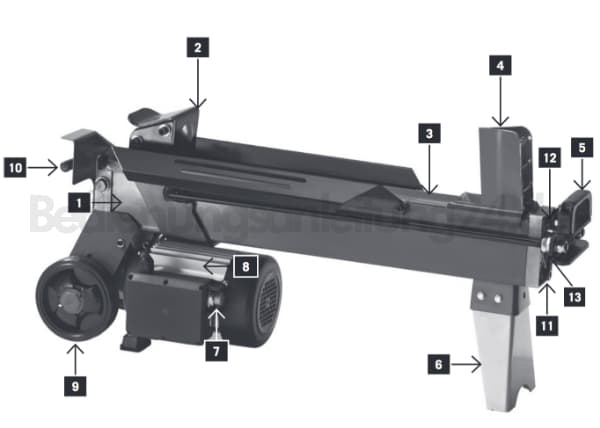

2. Löse die Öl­abfluss­schraube (11) und lege die­se beiseite.

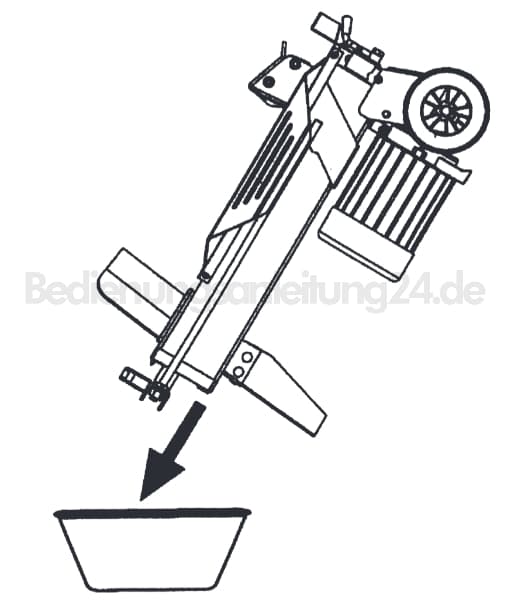

3. Stelle eine leere 4­l­Schale bereit und richte die Maschine auf.
   Warte, bis das gesamte Altöl ausgeflossen ist.

   **Bitte umweltgerecht entsorgen!**

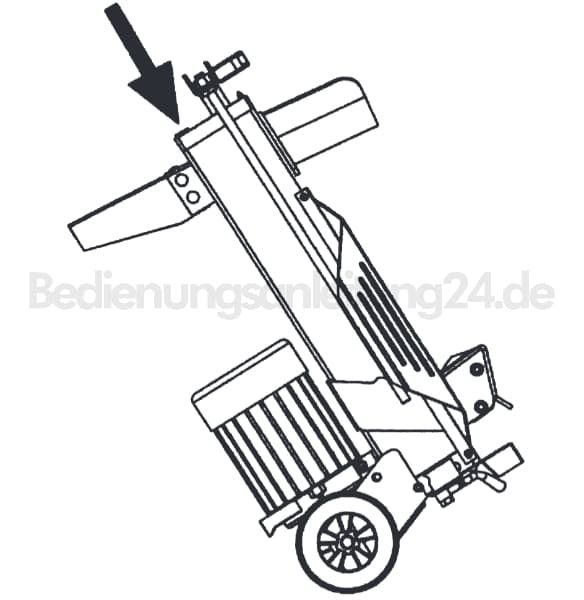

4. Drehen die Maschine nun auf den Kopf, um ca. 3,5 l Hydrauliköl nach zu füllen.

5. In der Öl­abfluss­schraube ist ein Ölmess­stab inte­griert. Führe diesen nun gereinigt in die noch vertikal stehende Maschine ein. Ziehe ihn wieder heraus, sollte ein Ölfilm erreicht sein zwischen den beiden Kerben.
6. Schraube nun die Öl­abfluss­schraube wieder fest ein. Anschließend die Maschine einige Male leer betätigen. Kontrolliere in regelmäßigen Abständen den Ölstand und fülle bei Bedarf nach.

**Entsorge anfallendes Altöl ordnungsgemäß in der örtlichen Altölsammelstelle. Es ist verboten, Altöle in den
Boden abzulassen oder mit Abfall zu vermischen.**

Empfohlen werden folgende Hydrauliköle:
- Aral Vitam gf 22

- BP Energol HLP
­
- HM 22

- Mobil DTE 11

- Shell Tellus 22 oder gleichwertige.

Keine anderen Ölsorten verwenden!
Der Gebrauch von anderen Ölen beeinflusst die Funktion des Hydraulikzyinders.
